워크플로우 실행 흐름 재설계로 사용자 이해 비용 개선

Context

DAISY 프로젝트의 MLOps 파이프라인 캔버스에서 데이터셋 → 라벨링 → 학습 → 검증 순으로 노드를 연결해 워크플로를 구성합니다. 기능은 충분했지만, 사용자가 어디에 연결할 수 있는지, 지금 무엇을 수정 중인지를 화면에서 바로 읽기 어려웠습니다.

Problem

• 새 노드 생성 시 약 2,000ms 동안 캔버스가 멈춰 작업 흐름이 끊겼습니다.
• 기존 pipeline 노드 수정 시 100~400ms 구간에서 화면이 잠시 멈췄습니다.
• 입·출력 핸들 색이 단조로워 어떤 포트끼리 연결되는지 한눈에 어려웠습니다.
• Placeholder 노드 추가 시 깜빡임(flickering) 이 발생했습니다.
• 기능이 나열된 구조라 작업 순서가 화면에서 명확히 드러나지 않았습니다.

Options

1. 기존 UI 유지 + 문서 보강
2. 화면 배치만 부분 수정
3. 연결 UX·렌더링·단계 피드백을 함께 재설계 ← 선택

학습 비용을 문서가 아니라 캔버스와 단계 UI에서 흡수해야 했고, 인터랙션 지연은 별도로 제거해야 했습니다.

Solution

연결 가능 노드를 색상으로 안내

기획·디자인과 노드 타입별 색상 규칙을 맞춰, 입·출력 핸들 색으로 “연결 가능한 포트”를 표시했습니다. 파란 출력 → 파란 입력, 주황 출력 → 주황 입력처럼 같은 색끼리만 이어지는 패턴으로, 문서 없이도 연결 규칙을 학습할 수 있게 했습니다.

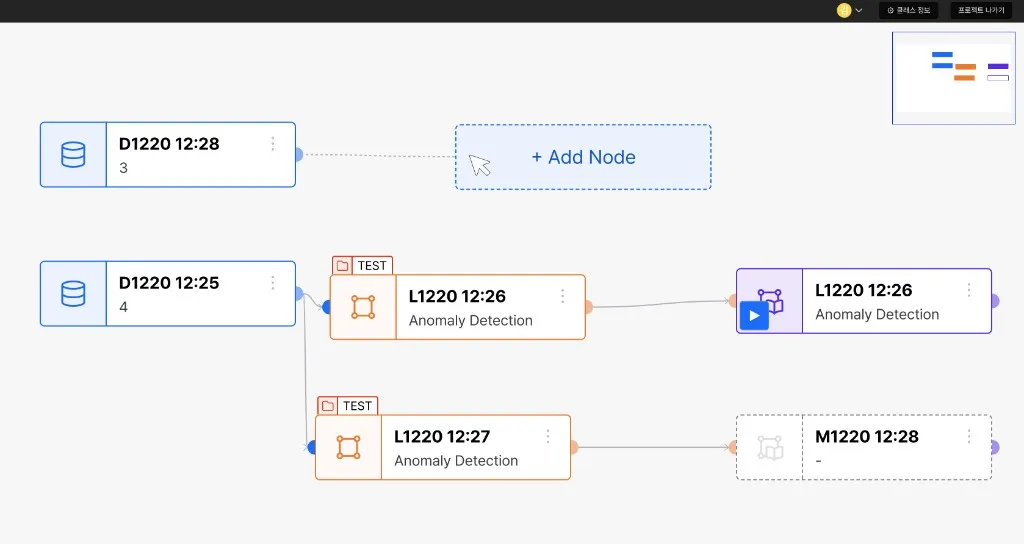

Before — 핸들·엣지 구분이 약해 잘못된 연결을 시도하기 쉬웠습니다.

Before: 포트 색이 단조로워 연결 가능 여부를 한눈에 파악하기 어려움

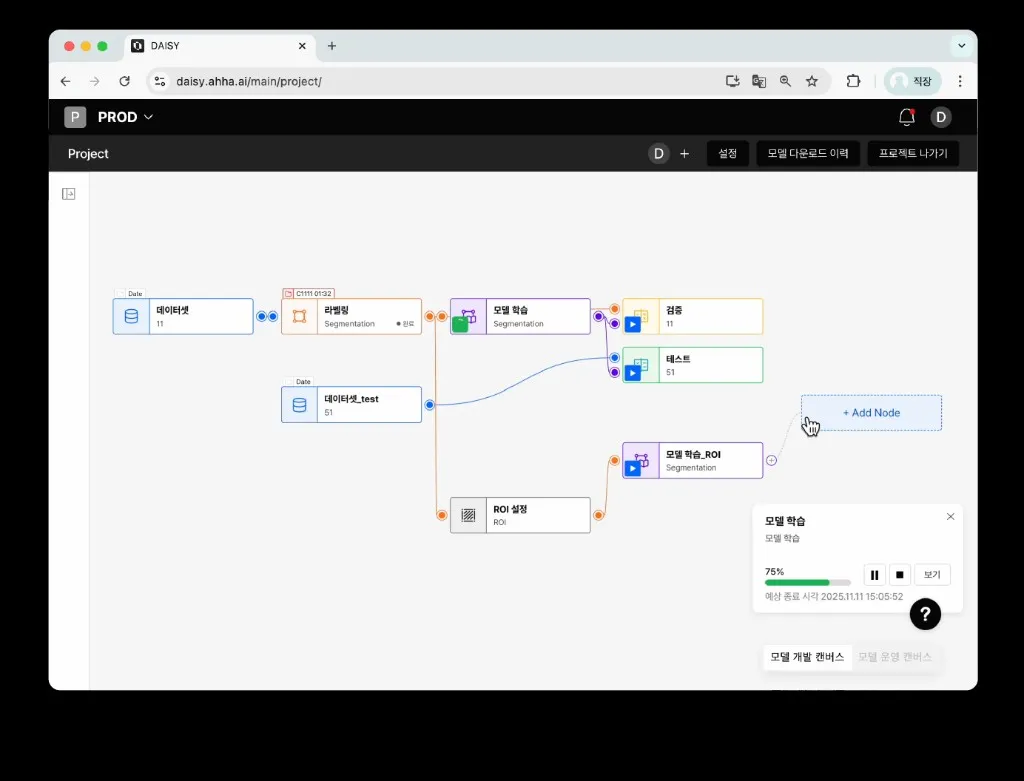

After — 노드 타입(데이터셋·라벨링·학습 등)마다 핸들·엣지 색을 맞춰 연결 경로를 시각적으로 고정했습니다.

After: 타입별 색상 핸들로 연결 가능한 포트를 표시 (DAISY 프로젝트 캔버스)

React Flow 렌더링 최적화

@xyflow/react는 내부적으로 Zustand 전역 store를 사용합니다. 커스텀 Node가 store 상태를 넓게 구독하면, 한 노드를 수정할 때 연결과 무관한 노드까지 리렌더되어 캔버스가 100~400ms 멈춘 것처럼 느껴졌습니다. 새 노드·Placeholder 추가 시에는 그 비용이 더 커져 ~2,000ms 체감 정지로 이어지기도 했습니다.

flowchart LR
subgraph after [After]
  store2["store 변경"]
  store2 --> n1b["Node A만 갱신"]
  n2b["Node B memo"]
  n3c["Node C memo"]
end
subgraph before [Before]
  store1["ReactFlow Zustand store"]
  store1 --> n1a["Node A"]
  store1 --> n2a["Node B"]
  store1 --> n3a["Node C"]
end

대응

1. 커스텀 Node / Edge를 React.memo로 감싸 props 비교 범위를 줄였습니다.
2. store selector는 해당 노드에 필요한 slice만 구독하도록 정리했습니다.
3. Placeholder 노드 마운트 시 불필요한 리마운트로 생기던 flickering 을 제거했습니다.

export const PipelineNode = memo(function PipelineNode(props: NodeProps) {
  // id / data 중심으로 렌더, 전역 store 전체 구독 지양
  return <BaseNode {...props} />;
});

export const PipelineEdge = memo(PipelineEdgeComponent);

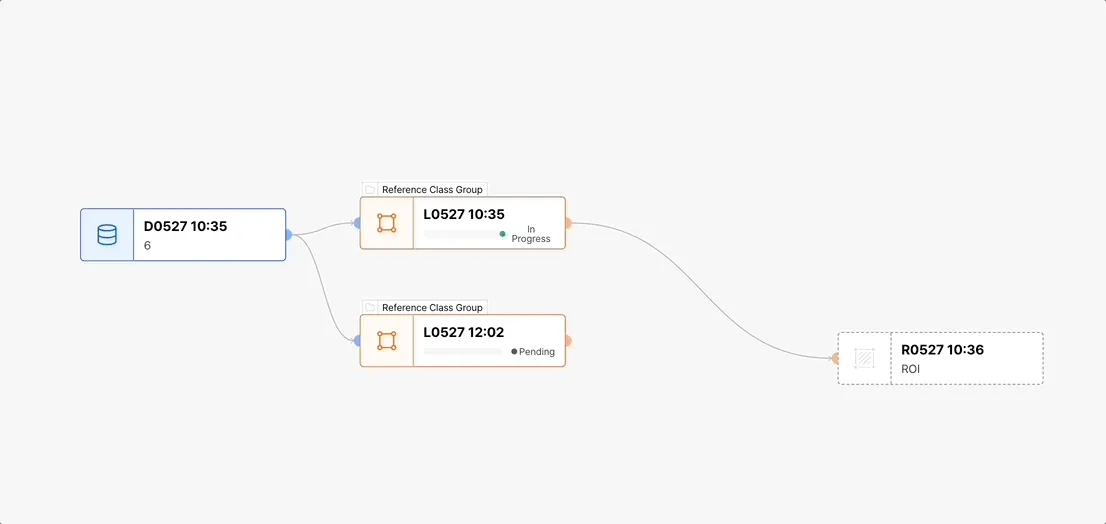

Before — 노드 드래그·핸들 연결·Placeholder 추가 시 끊김이 두드러졌습니다.

Before: 노드 수정·연결 인터랙션 시 캔버스 멈춤(100~400ms, 생성 시 ~2s)

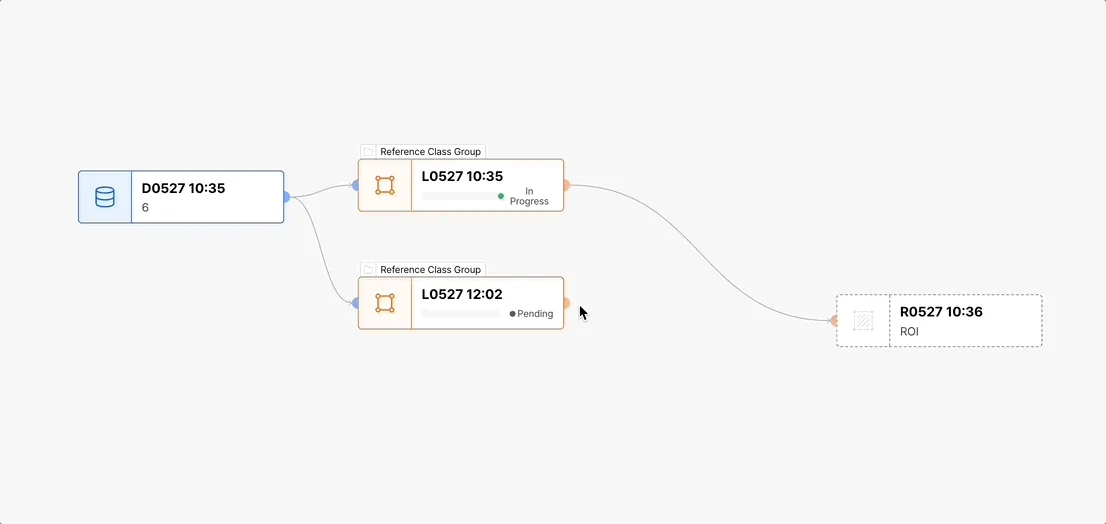

After — 동일 파이프라인에서 수정·연결이 끊기지 않습니다.

After: memo·구독 범위 축소 후 인터랙션 지연 체감 제거

Results

• 새 노드 생성 지연을 2,000ms에서 20ms 이하로 개선
• 기존 노드 수정·캔버스 인터랙션 시 100~400ms 멈춤 해소
• 타입별 색상 핸들로 연결 실수·QA/신규 개발자 온보딩 비용 감소
• 복잡한 기능의 이해 비용을 문서 의존이 아닌 UI 자체에서 흡수

What I’d do next

• 단계별 이탈 지표를 수집해 막힘 구간을 정량적으로 추적합니다.
• 사용성 테스트를 통해 안내 문구와 피드백 타이밍을 더 정교화합니다.
